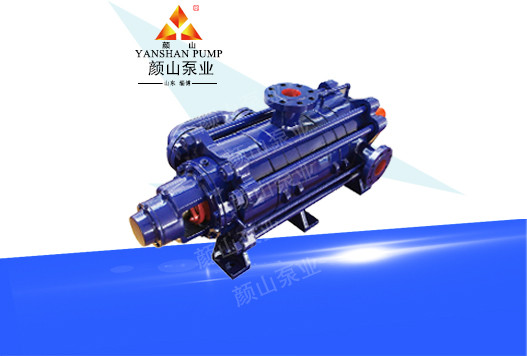

MD(P)平衡型煤礦用耐磨多級離心泵是我公司在引進、消化、吸收先進技術基礎上研制開發成功的，該產品不僅效率高、汽蝕性能好、關鍵是運行平穩可靠。適用于煤碳，礦山、工廠及其它場合輸送固體顆粒含量不大于1.5%(粒徑小于0.5mm)、溫度不大于40℃的中性礦井水和其它類似的污水。

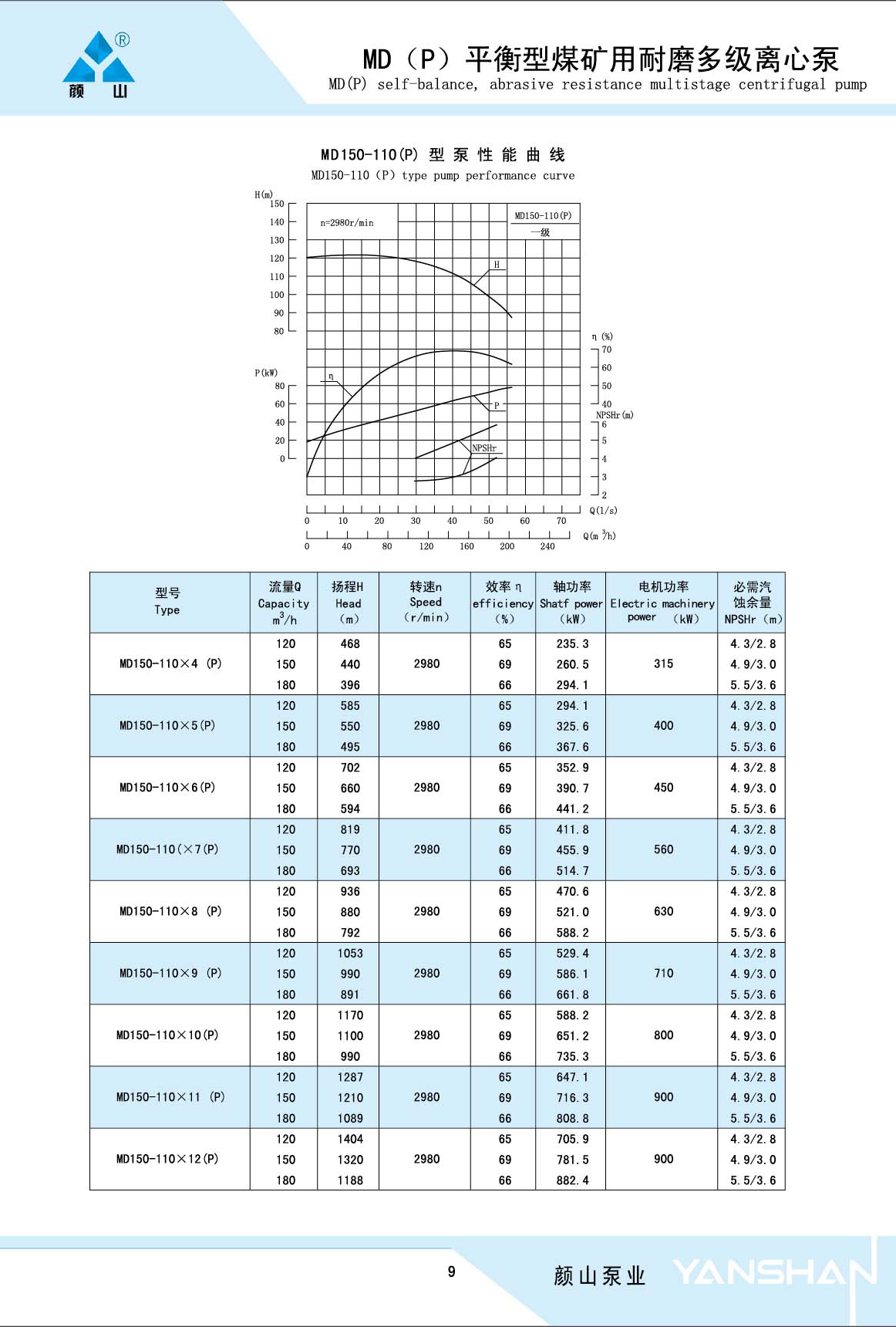

具體型號參數請點擊下載鏈接
- 工作原理

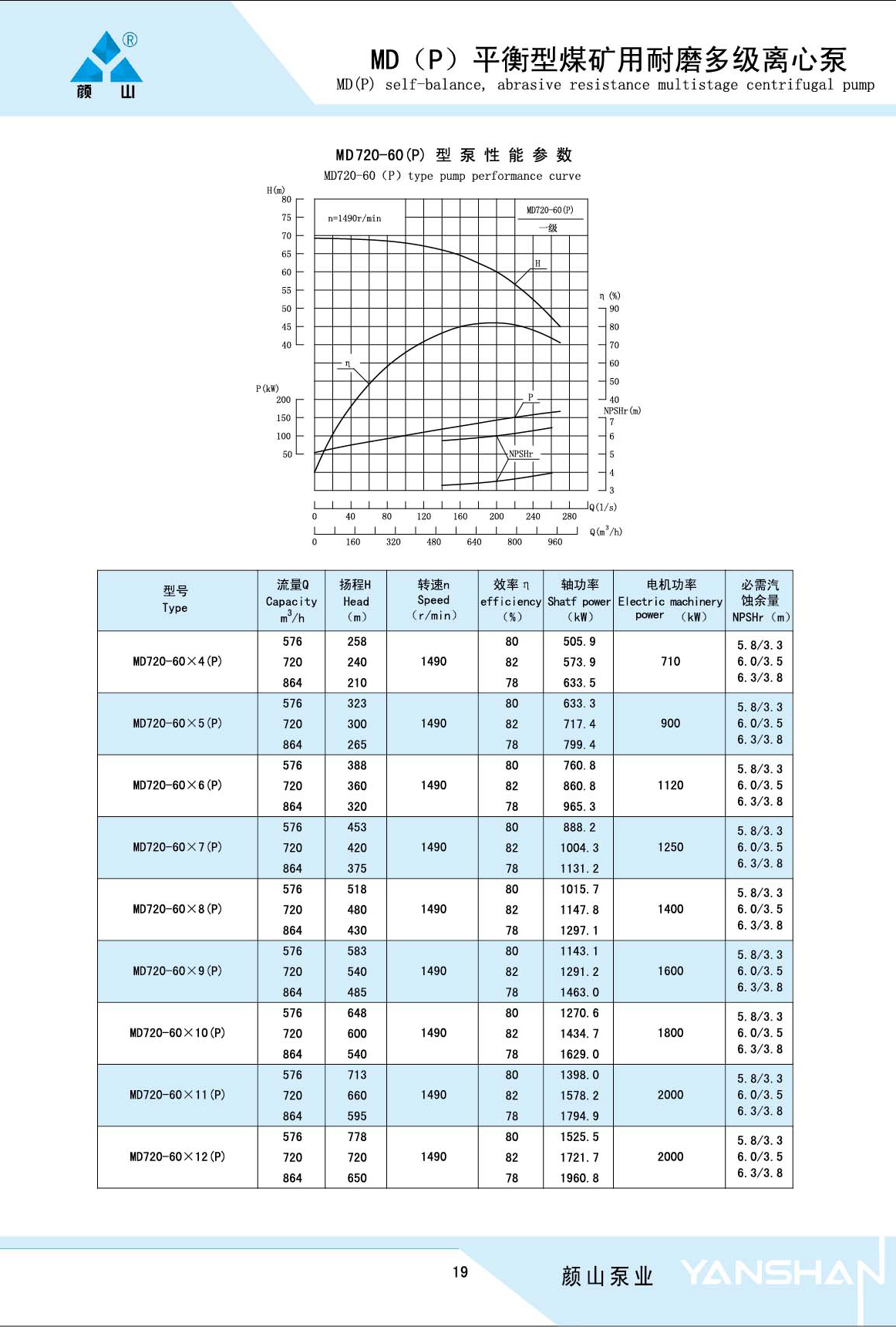

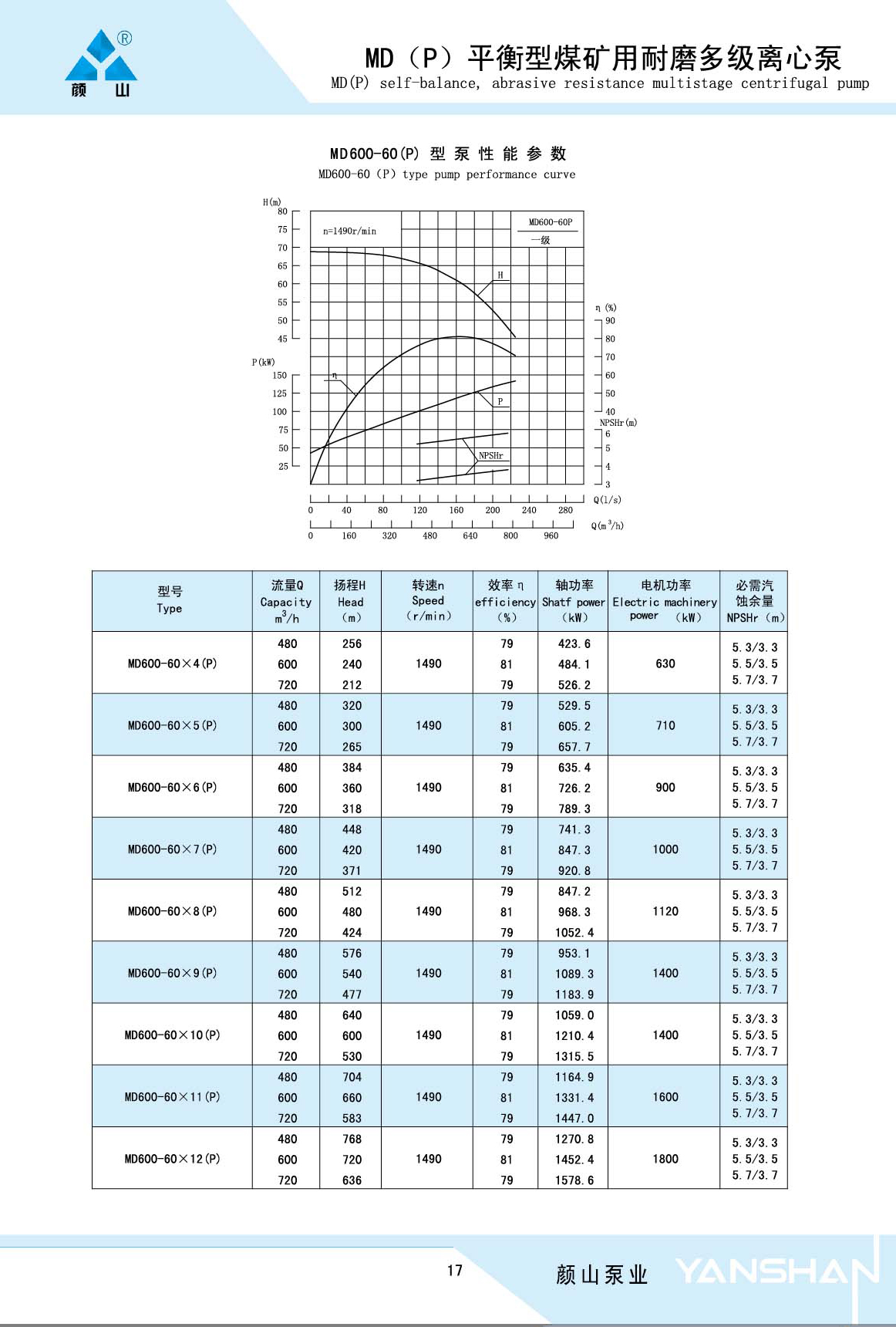

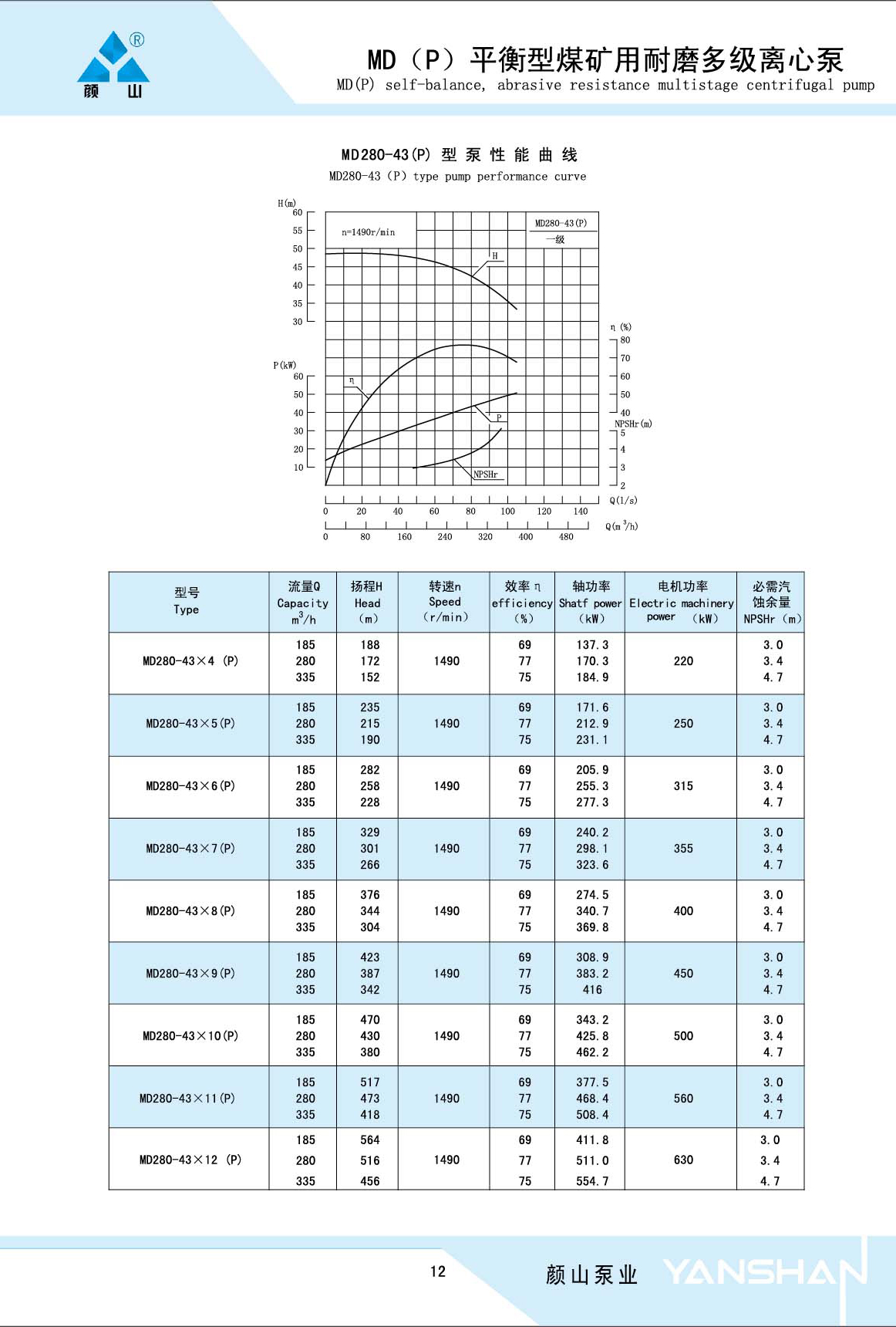

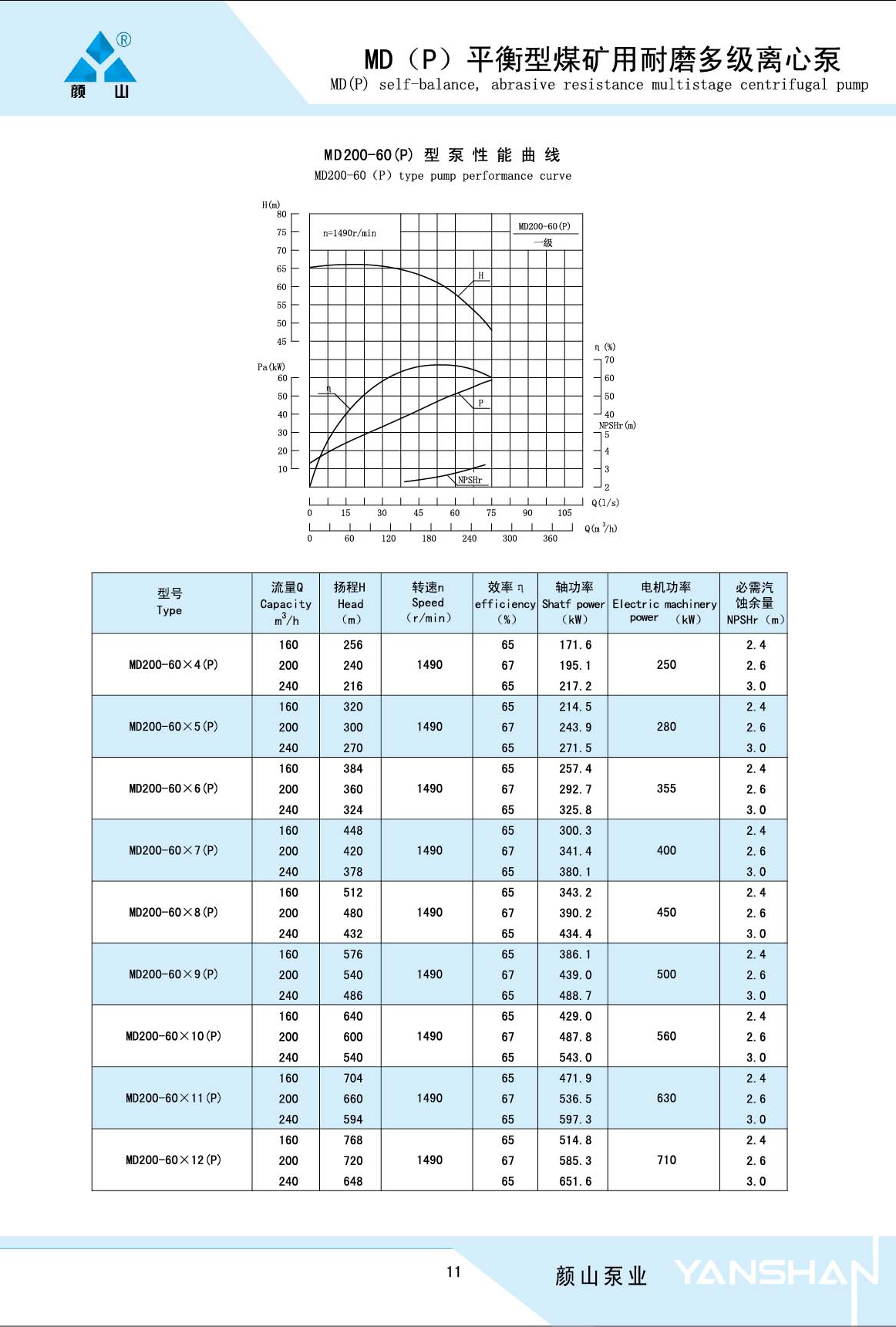

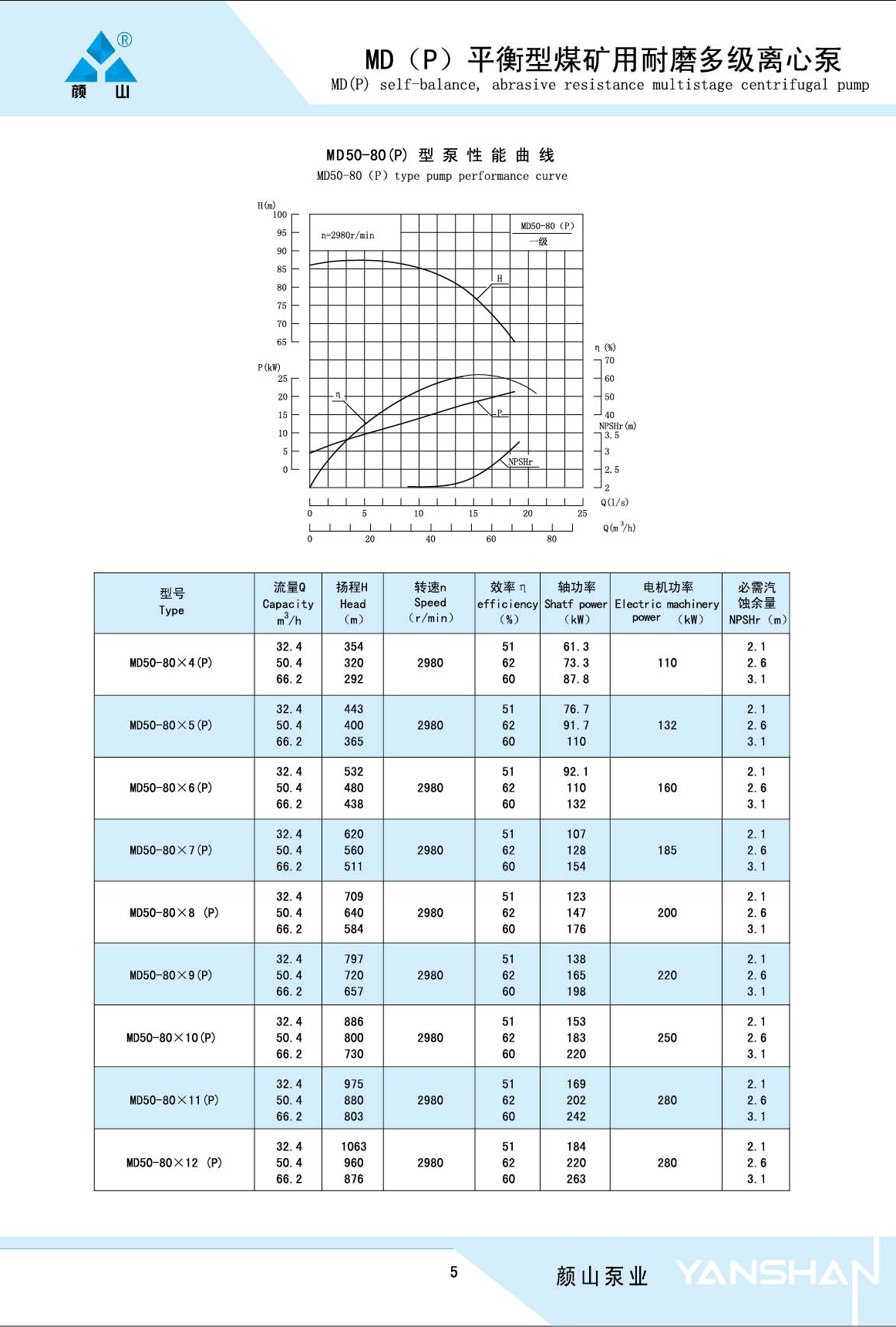

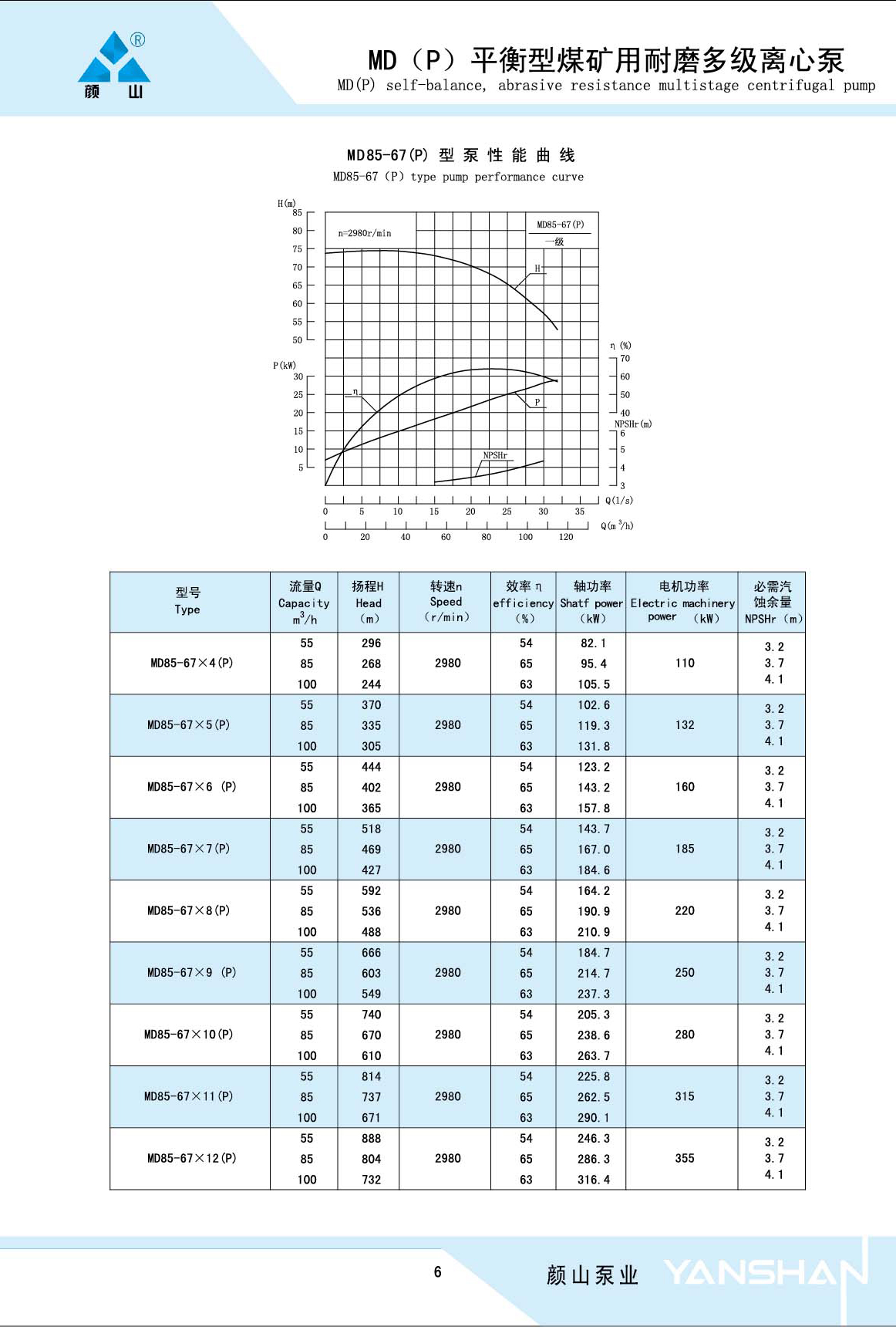

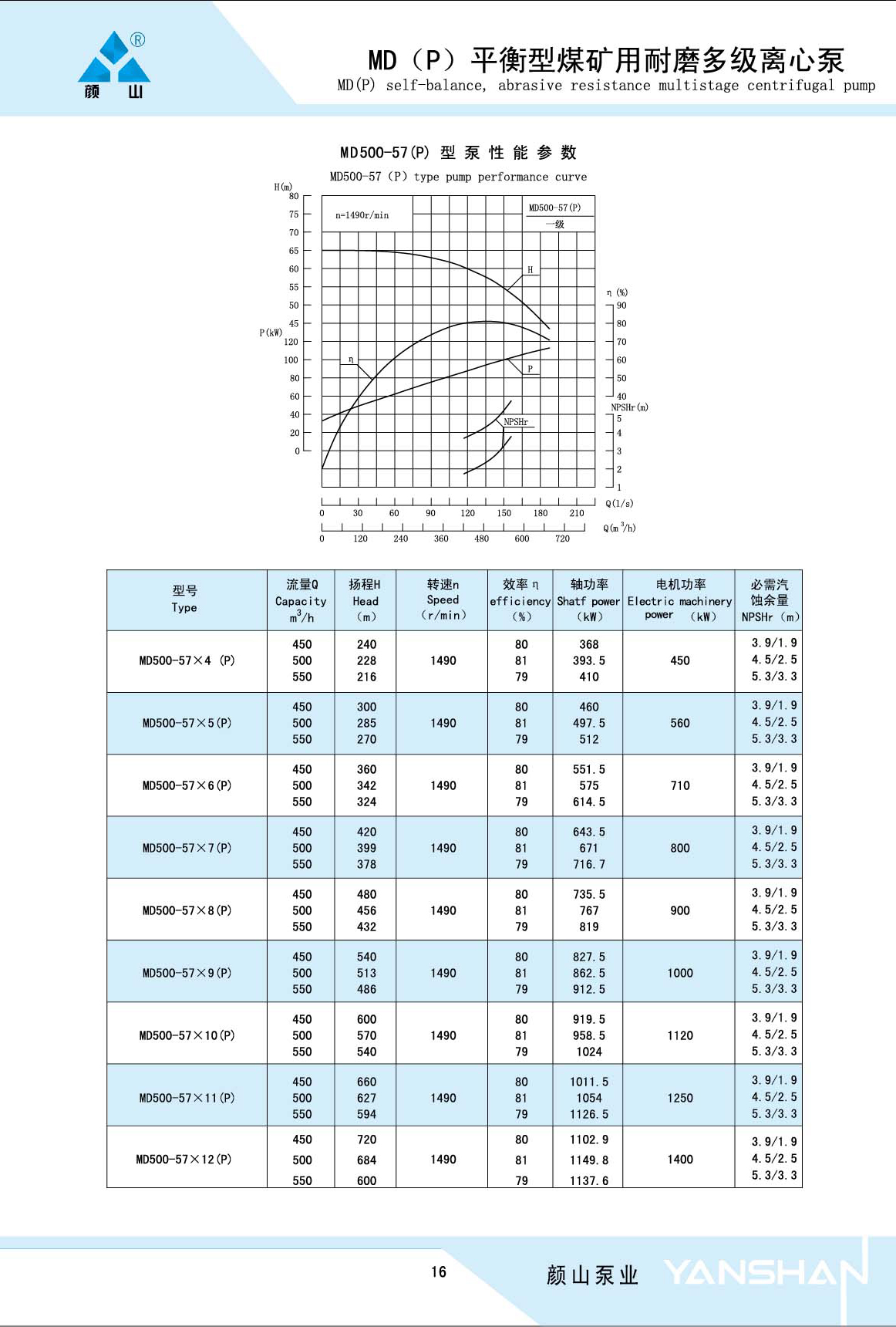

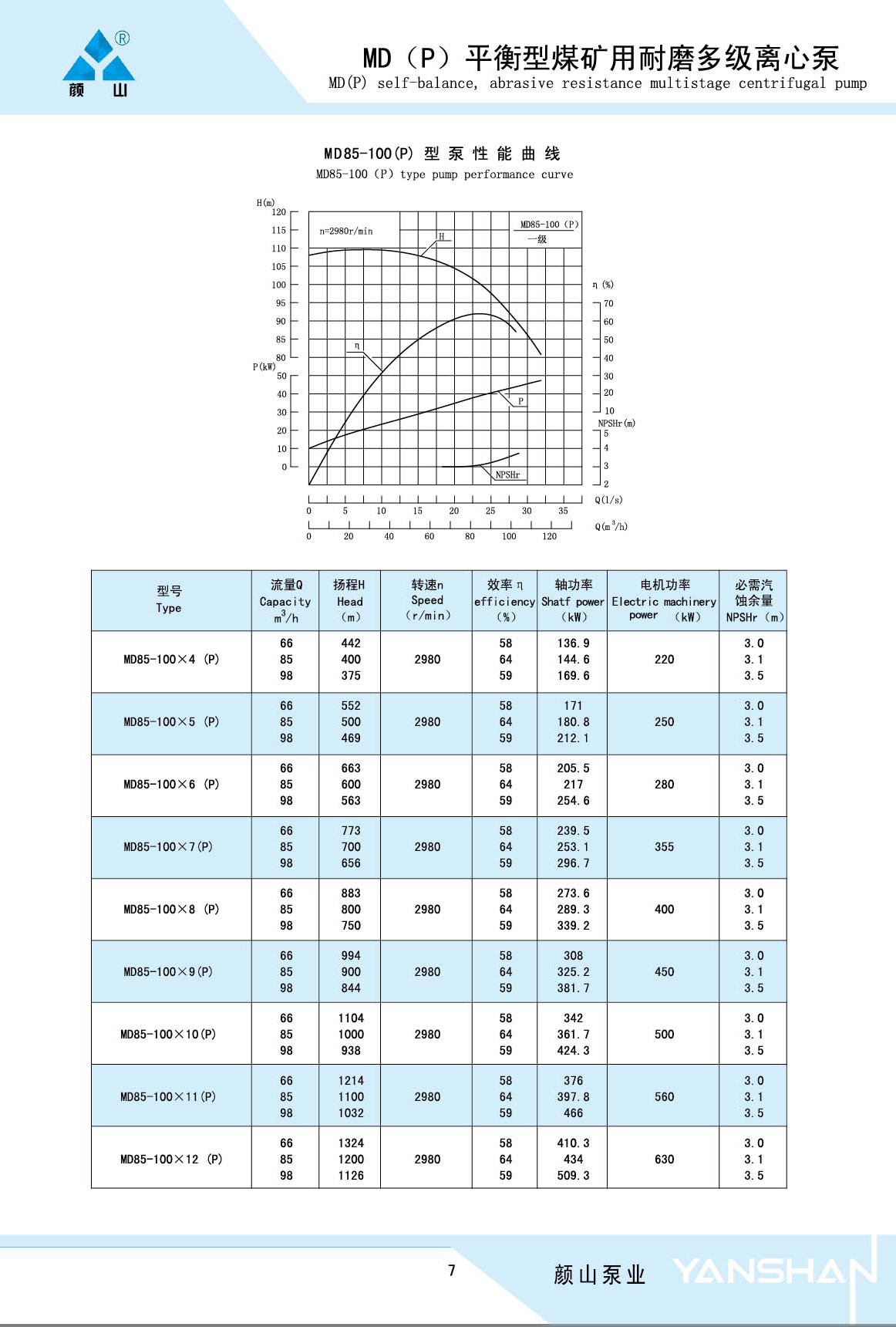

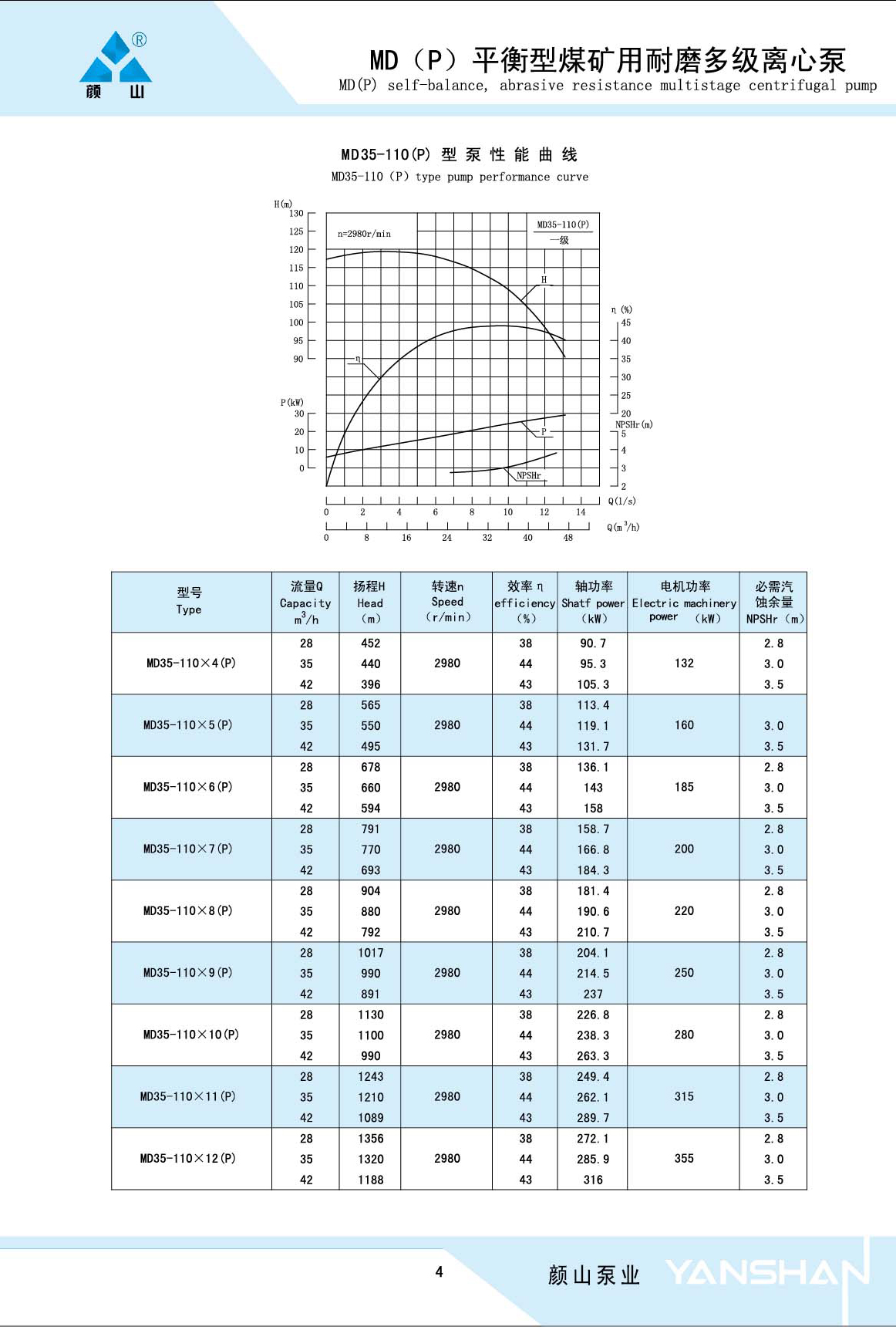

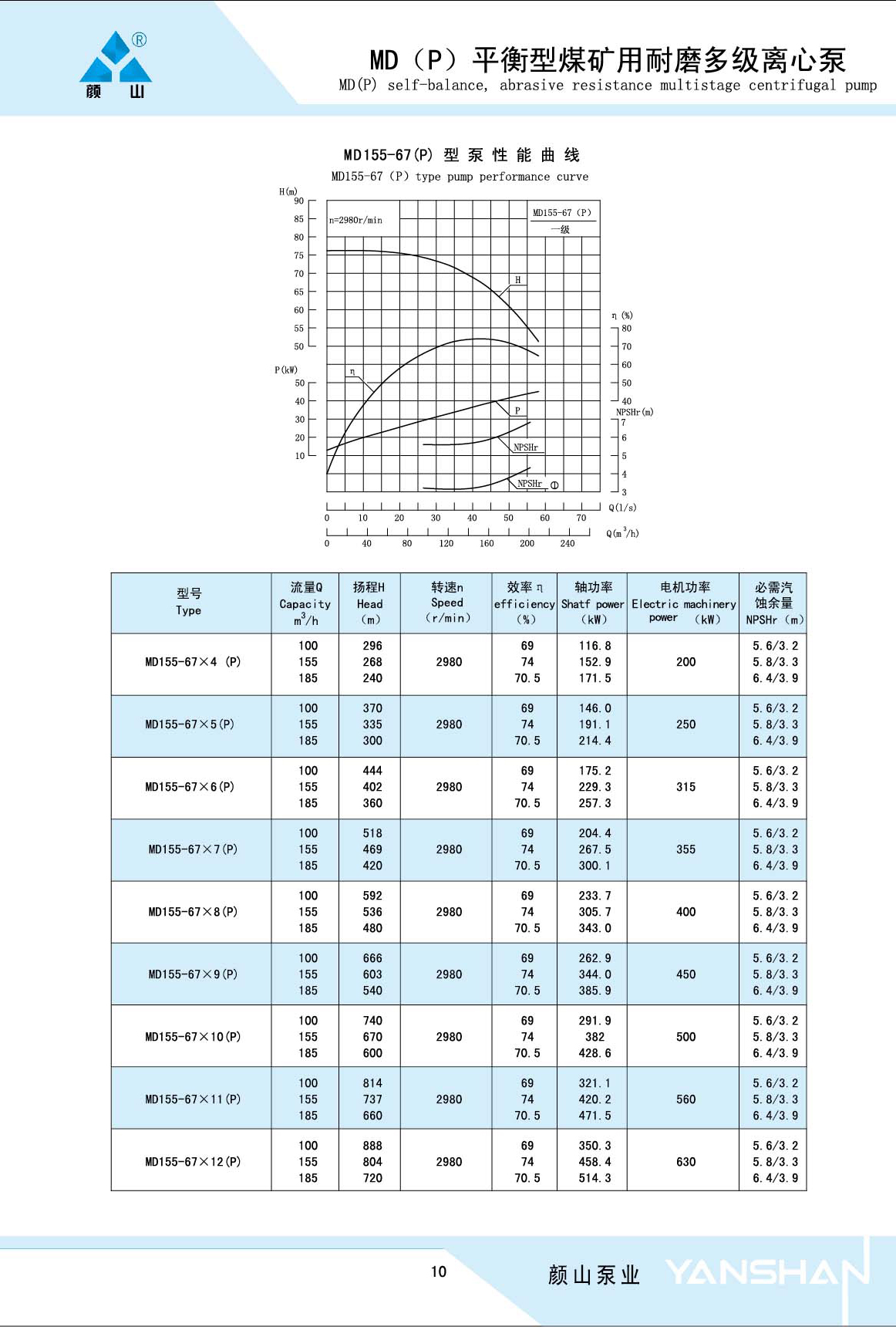

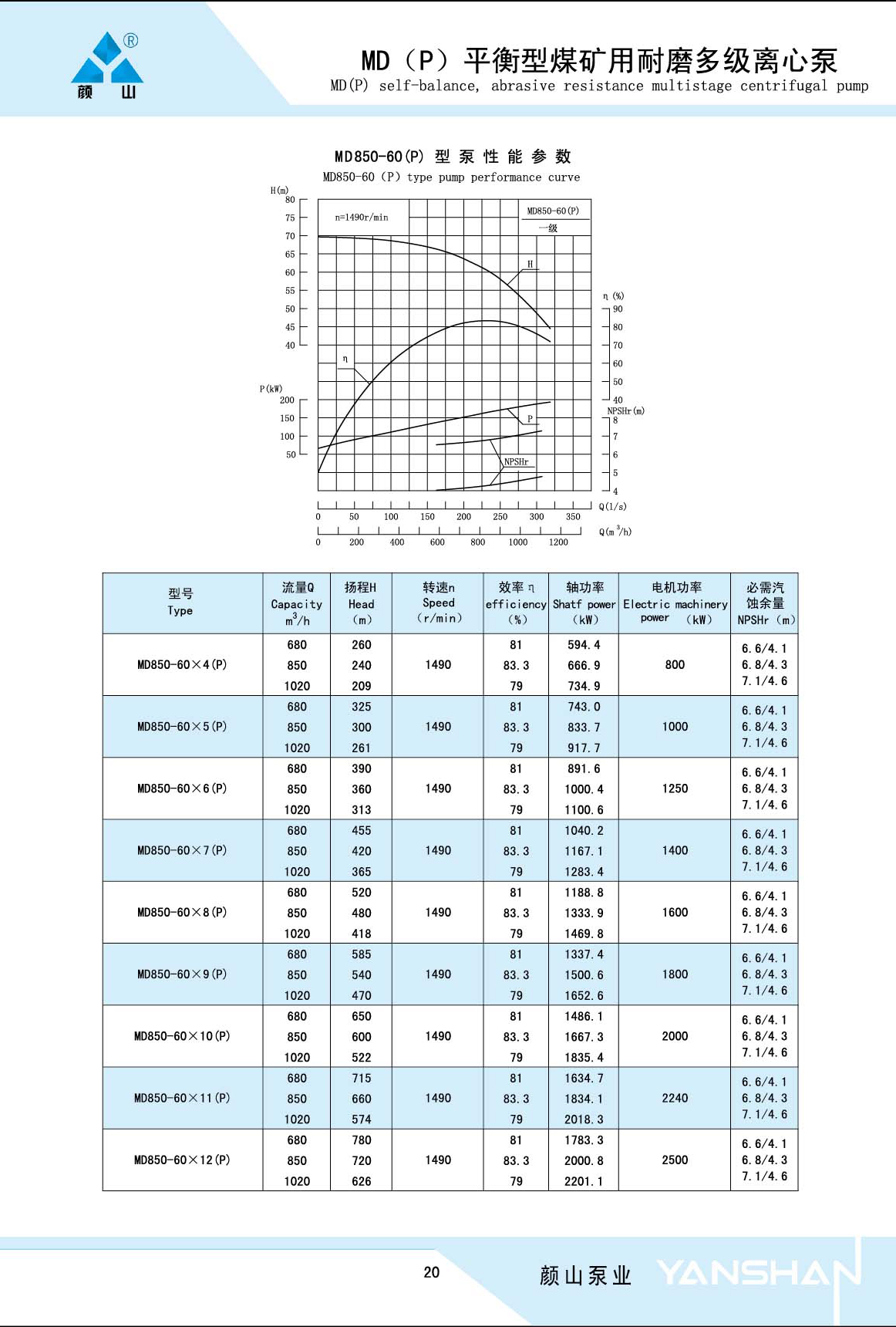

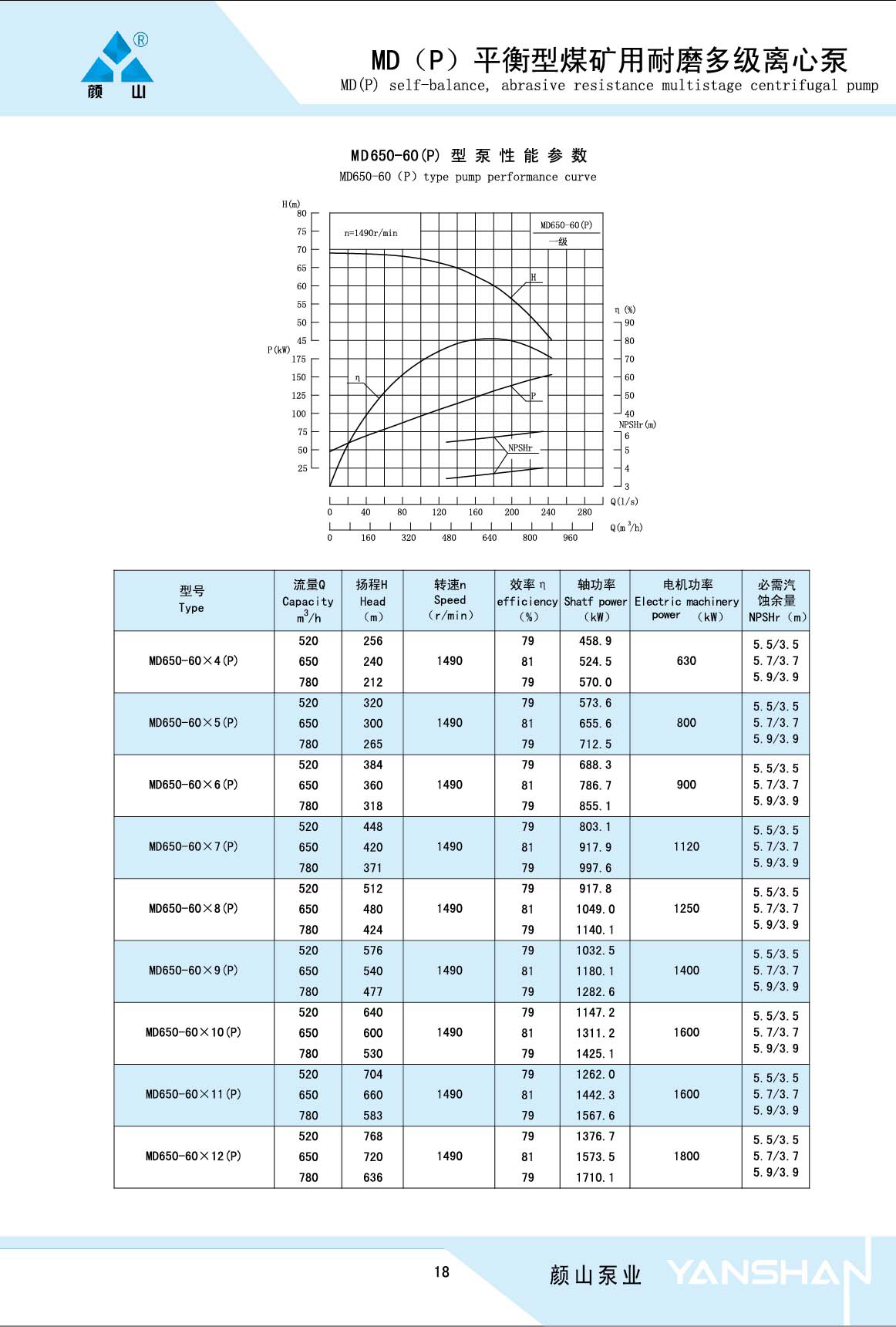

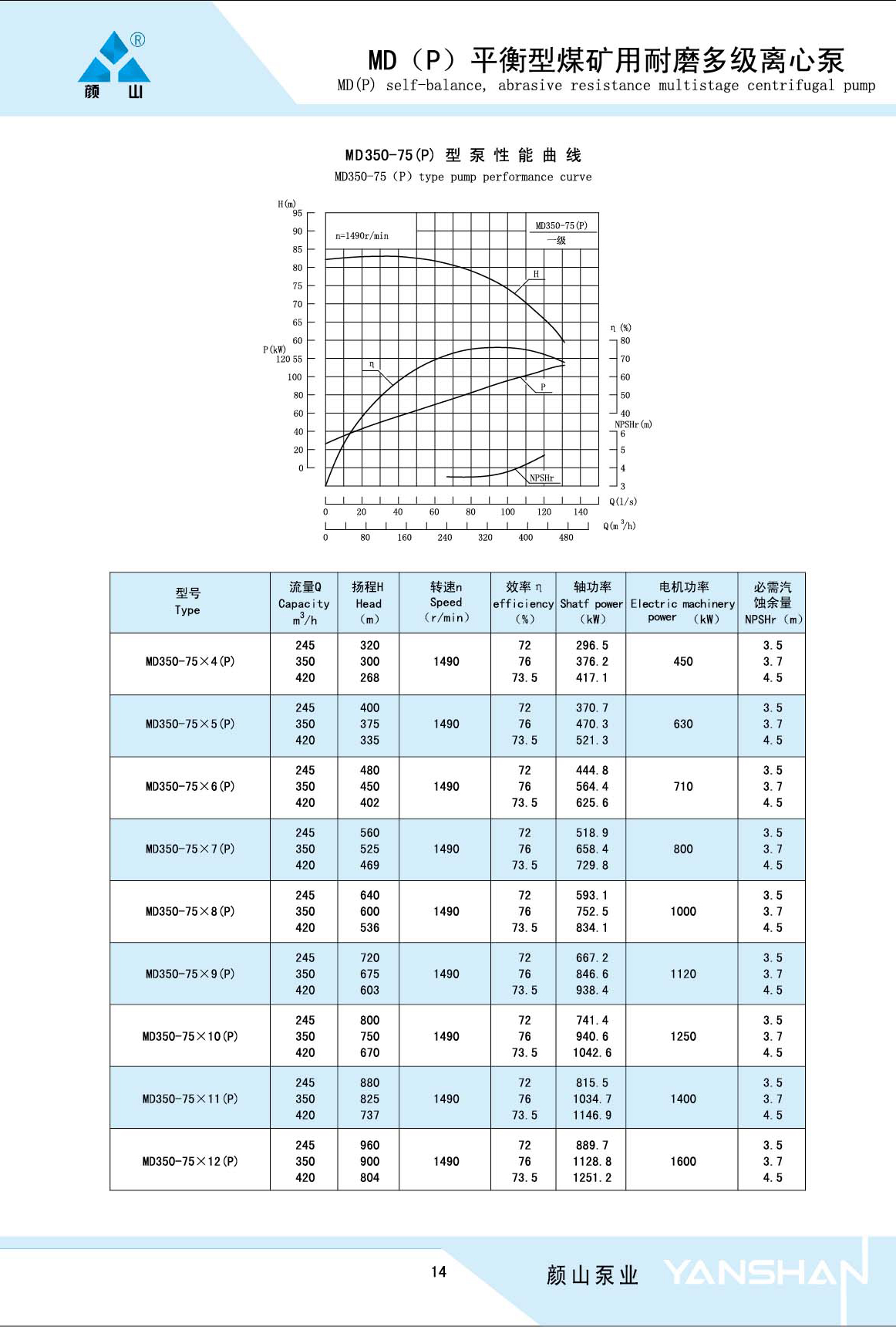

- 性能參數
結構、工作原理：
1、MD(P)型泵系臥式單吸多級分段式離心泵，其吸入口位于前進水段上垂直向上，根據實際使用需要，也可調換成水平位置，出水段在整臺泵的中間，吐出口在出水段上垂直向上，用拉緊螺栓將泵的連接架、前進水段、中段、出水段、后進水段聯成一體，揚程可根據使用需要增減水泵的級數。
2、主要零部件的結構、工作原理
⑴ 水泵的主要零件：前進水段、出水段、后進水段、導葉、右導葉、出水段左導葉、出水段右導葉、中段、葉輪、右葉輪、軸、平衡鼓、前定位套、后定位套、連接架、換向流道等;轉子由裝在軸上的葉輪、右葉輪、平衡鼓、葉輪擋套、前定位套、后定位套等零件組成，轉子驅動端采用一個滾柱軸承支撐，末端采用一對角接觸球軸承面對面布置，軸承采用油脂潤滑。
⑵ 泵的工作室由前進水段、后進水段、中段、導葉、右導葉、出水段左導葉、出水段右導葉、換向流道和出水段共同形成，液體沿軸向單側進入，工作時靠作用在每對對稱布置的葉輪上的軸向力相反，能互相抵消，使產生的軸向力得到平衡，兩端布置了低壓級減小了軸封所承受的壓力。
⑶ ①軸封：采用軟填料密封，填料的松緊程度必須適當，以液體能一滴一滴的滲出為宜。
②傳動：泵通過彈性聯軸器由電機直接驅動;從電機方向看，泵為順時針方向旋轉。
③軸承：驅動端采用滾柱軸承，末端采用一對角接觸球軸承。
④密封環：防止水泵中高壓水漏回進水部位，磨損后可更換。
⑤平衡鼓：裝在末級葉輪之后，隨轉子一起旋轉，平衡鼓外圓表面與平衡套內孔表面形成徑向間隙。
⑥前、后定位套：在兩填料室處，磨損后可更換。
⑷ 工作原理 ：泵軸在電動機的帶動下旋轉，對液體作功，使其能量增加，從而使需要數量的液體由吸入池經泵的過流部件送到要求的高處或要求壓力的地方。
型號意義：

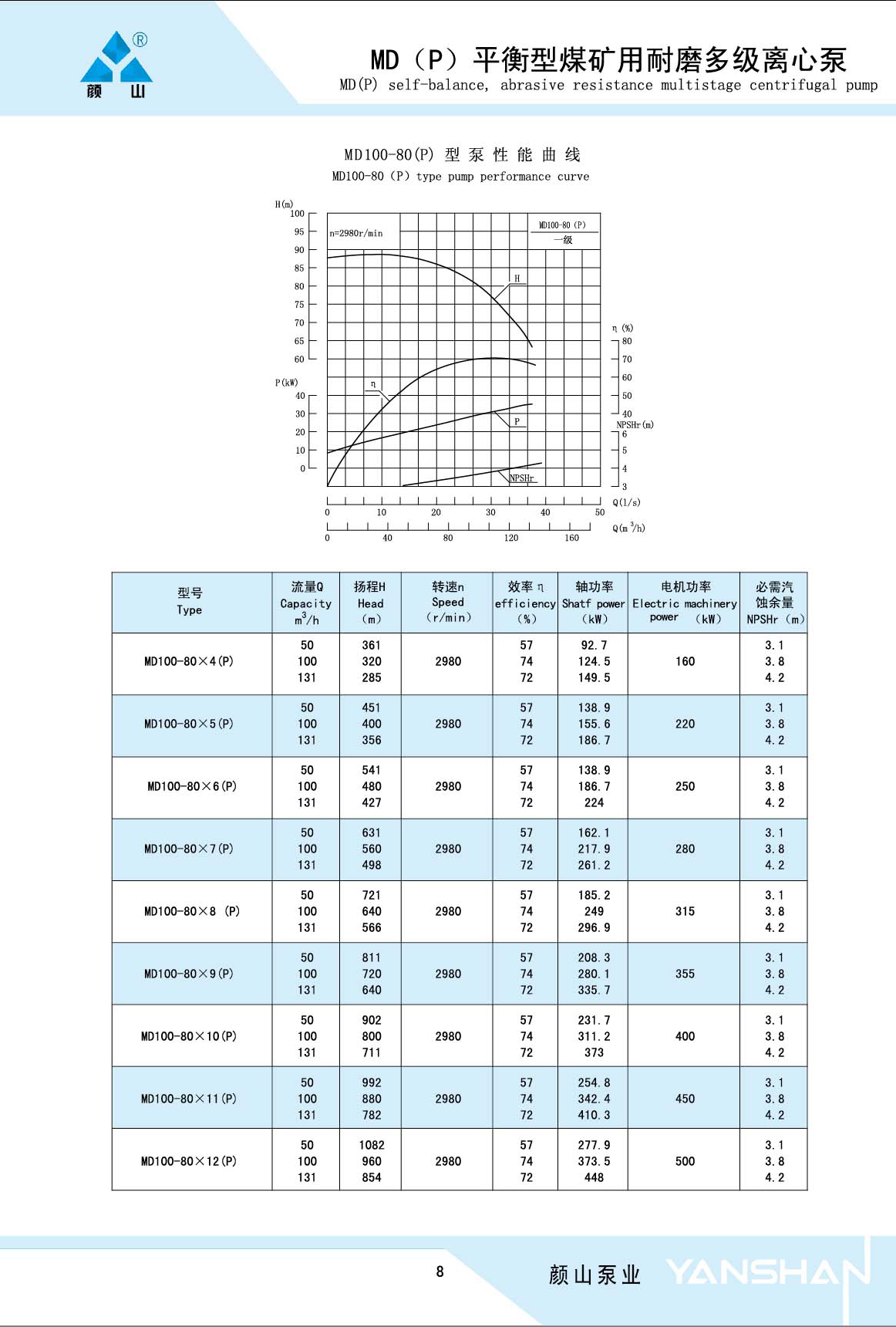

如 ： MD100 —80 × 8 (P) MD：煤礦用耐磨多級離心泵 100：流量 100m3 / h 80 ：單級揚程80m 8 ：級數(P)： 平衡型
